Para diâmetros de tubos superiores a DN800, a extrusão direta exige extrusoras proibitivamente grandes, altas forças de fixação e sistemas de resfriamento complexos. O processo de enrolamento em espiral – onde uma extrusora de perfil produz primeiro uma tira contínua de HDPE (seção oca quadrada ou retangular), que é então enrolada helicoidalmente e soldada por fusão em um mandril rotativo – oferece vantagens claras:
| Aspecto | Extrusão Direta | Enrolamento Espiral |
|---|---|---|
| Diâmetro econômico máximo | ~DN1200 | Até DN4000 |
| Custo de investimento | Muito alto | Moderado (2–3 extrusoras) |
| Flexibilidade de rigidez do anel | Fixado pela espessura da parede | Ajustável através do design do perfil |
| Uso de material (kg/m) | Mais alto (parede sólida) | Inferior (estrutura de núcleo oco) |
| Uso de material reciclado | Limitado (≤20%) | Até 100% (com design de parafuso adequado) |
O processo de enrolamento também permite o ajuste em tempo real da estrutura da parede do tubo, permitindo que a mesma linha de produção fabrique tubos com classificações de rigidez de anel de SN4 (4 kN/m²) até SN16 (16 kN/m²) simplesmente alterando o passo do enrolamento ou as dimensões do perfil.

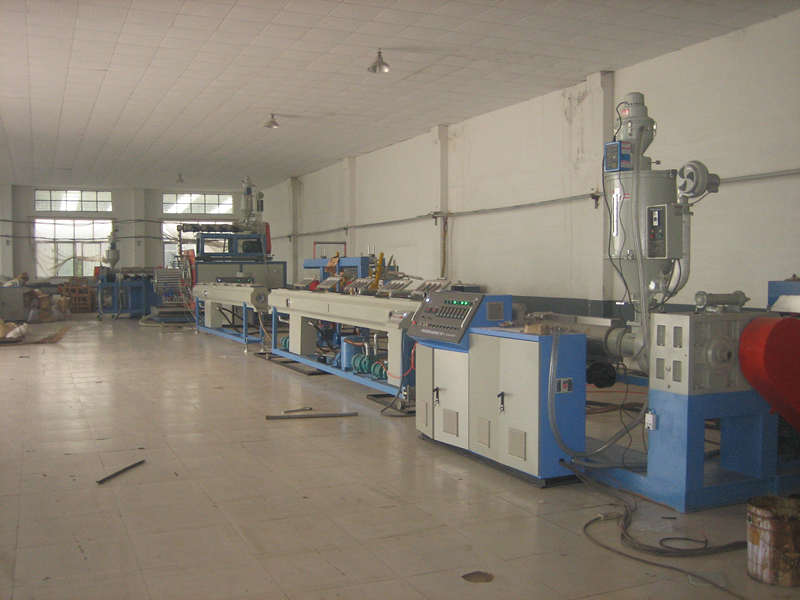

Uma linha completa de produção de tubos sinuosos de grande diâmetro normalmente compreende as seguintes estações:
Extrusora de perfil principal – produz a tira oca contínua (a estrutura de suporte de carga).
Coextrusora (Extrusora de adesivo fundido) - aplica HDPE fundido nos pontos de soldagem para fundir camadas de tiras adjacentes.
Máquina formadora de enrolamento espiral – um mandril rotativo multieixo que controla o diâmetro do tubo e o ângulo de enrolamento.
Seção de recozimento/resfriamento - garante alívio de tensões e estabilidade dimensional.
Serra de corte automática – executa cortes em linha nos comprimentos especificados pelo cliente.
Sistema de controle central PLC – sincroniza todas as extrusoras, o carro de enrolamento e o transporte.
A tabela abaixo resume os modelos mais comuns disponíveis comercialmente, com parâmetros provenientes dos principais fabricantes de máquinas chineses e europeus (os valores são típicos; as especificações finais dependem da personalização do fornecedor).
| Código do modelo | Faixa de diâmetro externo do tubo (mm) | Extrusora Principal | Extrusora de fusão | Potência instalada (kW) | Produção máxima (kg/h) | Aplicação Típica |
|---|---|---|---|---|---|---|
| WR-800 | 200 – 800 | SJ65/34 (parafuso 65 mm, 34 L/D) | SJ55/34 | ~210 | 380 – 420 | Esgotos ramais, drenagem residencial |
| WR-1200 | 300 – 1200 | SJ80/34 | SJ65/34 | ~320 | 530 – 570 | Linhas troncais municipais, estações de tratamento |
| WR-2200 | 800 – 2200 | SJ90/38 (alto torque) | SJ65/34 | ~430 – 460 | 720 – 850 | Rede de águas pluviais, água de resfriamento industrial |
| WR-3000 | 1200 – 3000 | SJ120/38 (descompressão de dois estágios) | SJ80/34 | ~530 – 560 | 880 – 950 | Grandes emissários, sifões transversais |
| WR‑4000 | 1800 – 4000 | SJ150/38 + alimentação forçada | SJ90/34 | ~680 – 720 | 1100 – 1250 | Megaprojetos, tubos para revestimento de túneis |
Observação: Todos os modelos acima operam com uma velocidade máxima de linha de 0,5 a 1,2 m/min dependendo do diâmetro do tubo e da espessura da parede. O ângulo de enrolamento é ajustável entre 50° e 85° para otimizar a rigidez do anel versus a resistência axial.
Além dos parâmetros básicos, os detalhes de engenharia a seguir determinam se sua linha funcionará sem problemas por uma década ou se se tornará um pesadelo de manutenção.
Para uma produção com custos competitivos, a capacidade de processar resíduos pós-industriais (100% flocos) não é negociável. Procurar:
Sistemas de acionamento de alto torque e baixa velocidade (eficiência da caixa de engrenagens > 95%).
Parafusos de descompressão de duplo estágio com seção de barreira – isso evita a formação de pontes e garante fusão homogênea mesmo com alimentação de tamanho variável.
Revestimento duro (por exemplo, revestimento de carboneto de tungstênio) nas pontas dos parafusos – prolonga a vida útil ao processar material reciclado abrasivo.
Parâmetro a verificar: A capacidade de fusão com 100% de material reciclado deve ser de pelo menos 85% da taxa de material virgem (muitos projetos baratos caem para 60%).
O mandril formador deve manter a concentricidade dentro de ±0,5 mm para tubos DN2000. Especificações principais:
Número de eixos de acionamento: ≥ 4 eixos servoacionados independentes (expansão radial, movimento axial, rotação do mandril e guia de tira).
Pressão de fixação hidráulica: ajustável de 0,5 a 2,5 MPa para garantir soldagem por fusão adequada sem esmagar o perfil oco.
Sistema de troca rápida de diâmetro: tempo de ajuste sem ferramentas ≤ 30 minutos para mudanças de diâmetro dentro da mesma linha de modelos.
Embora a maioria dos fornecedores ofereça CLPs Siemens S7-1500 ou Allen-Bradley, o recurso crítico é a sincronização independente de tela dupla - a extrusora principal e o carro de enrolamento devem ter painéis de operação separados, mas se comunicarem por meio de um barramento Ethernet industrial de alta velocidade (PROFINET ou EtherCAT). Isso permite:
Corte de velocidade independente durante mudanças de diâmetro.
Compensação automática de torque quando a espessura da parede do tubo varia.
Registro de dados em tempo real (incluindo temperatura de fusão, pressão e torque de enrolamento) para rastreabilidade total.
Uma linha de enrolamento bem configurada não se limita aos tubos espirais de parede dupla padrão. Com as ferramentas auxiliares certas, pode produzir:
Tubos enrolados de parede tripla – para rigidez de anel extra alta (SN16) usando uma camada corrugada interna e externa.
Tubos de perfil com nervuras (tipo T) – para peso reduzido, mantendo o SN8.
Tubos enrolados de parede sólida - quando um furo interno liso é necessário para aplicações de alto fluxo (coeficiente de Manning n ≤ 0,009).
A troca entre esses perfis normalmente requer a troca apenas da matriz de extrusão do perfil e o ajuste do passo de enrolamento – uma operação de 2 horas para uma equipe experiente.
| Item de custo | Faixa Típica | Dica de otimização |
|---|---|---|
| Preço base da máquina (WR‑2200) | US$ 380.000 – 480.000 (FOB) | Compare o material do parafuso (aço nitretado vs. bimetálico) |
| Instalação e comissionamento | 8 – 12% do custo da máquina | Escolha fornecedores que oferecem treinamento no local por 2 semanas |
| Consumo de energia | 180 – 250 kWh/tonelada de tubo | Procure inversores em todos os motores (padrão nas linhas de especificação da UE) |
| Ferramentas (matrizes e mandris) | USD 15.000 – 30.000 por diâmetro | Negocie um conjunto inicial (3 diâmetros) na embalagem |
| Orçamento anual de manutenção | 3 – 5% do preço de compra | Foco em peças de reposição para a caixa de engrenagens de enrolamento – maior prazo de entrega |
O mercado global de tubos HDPE deverá crescer a uma CAGR de 5,8% até 2030, impulsionado pela substituição de infraestruturas hídricas envelhecidas e por novos parques industriais greenfield. Para os fabricantes, a estratégia vencedora é:
Invista em uma linha com pelo menos um diâmetro acima do seu maior pedido atual (por exemplo, um WR-3000 se você vende principalmente DN2000) para capturar oportunidades inesperadas de grandes licitações.
Exija um teste de aceitação de fábrica (FAT) usando sua própria mistura de material reciclado (não apenas pellets virgens) para verificar o desempenho real da rosca.
Priorize fornecedores que oferecem diagnóstico remoto (controladores prontos para IoT). Isso reduz o tempo de inatividade em 40% em nossa experiência de campo.
Máquinas para enrolar tubos de grande diâmetro HDPEé uma tecnologia sofisticada, mas bem compreendida. A chave para um investimento lucrativo não está nos números mais chamativos, mas no design do parafuso para reciclados, na precisão do mandril de formação e na sincronização do sistema de controle. Use as tabelas de parâmetros e os pontos de verificação técnicos acima como sua lista de verificação de compras. Ao avaliar fornecedores, sempre solicite dados do processo (perfil de temperatura de fusão, consumo específico de energia e tolerância de diâmetro) de uma produção real – e não apenas um folheto.
